802.11ac (WiFi 5) 10km-15KM ⼯业级⽆线⽹桥传输实地测试报告

802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥传输测试报告

测试地点：苗栗 双峰慈惠宫 <<-- 10Km -->> 苗栗 五台⼭净云寺

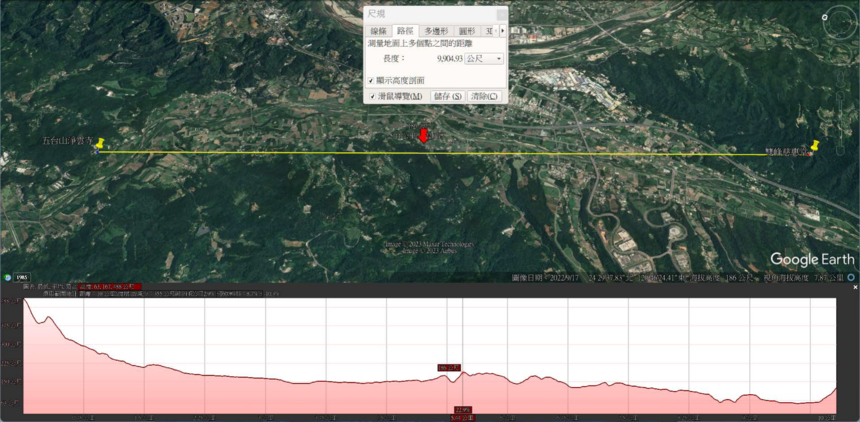

1. 测试距离：两点直线距离约10公里，以下是两点之间的实际卫星地图。

2. 测试设备莱搏特802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥



3. 两点地形直线剖⾯图：苗栗双峰慈惠宫（488m）<<-- 10Km -->>苗栗五台⼭净云寺（124m），两端架设莱搏特802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥，传输链路中间的⼭坡⾼度188⽶，幸好架设点都较⾼，中⼼点链路⾼度约300⽶⾼度，因此没有⼲涉问题存在，根据点对点32公⾥计算--夫兹涅尔区12⽶（70%-10⽶），地球凸起（曲线率）2⽶，架设⾼度建议14⽶以上，  因此不会发⽣⽆线传输链路的⼲涉与阻挡。

4. 两点架设莱搏特802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥现场环境照片：

5、莱搏特802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥点对点无线传输信号值理论计算：

       802.11ac :无线射频输出19dBm -10Km 无线理论接收信号-56dBm +-3dBm /此次测试约-51 ~ -57dBm 、 理论计算 HT40MHz Data Rate 传输速率可达到 360 ~ 400Mbps，理论计算实际带宽 200 ~ 240Mbps (280Mbps)。

       理论计算 HT80MHz Data Rate 传输速率可达到 780 ~ 867Mbps ， 理论计算实际带宽 380 ~ 450Mbps (500Mbps)

6、 莱搏特802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥点对点模式/距离10Km/频道宽度：HT40MHz/无线频率：5745MHz/双向测试3分钟：209Mbps

具体使用参数如下：

  使用頻率: 5745MHz (149Ch)

 输出功率: 27dBm

 距离参数：20000米（高于预定12000米甚多；之后以参数15000米测试证实，会因此影响少约20-40Mbps 频宽）

 接信号强度：-56dBm (与预估-56dBm 相当）

 传输率：400Mbps (频宽推估超过220Mbps 以上）

 仪表板传输率：109.58Mbps + 108.15Mbps = 217.73Mbps ;因为封包标头标记与询问封包…等未计入，导致有18Mbps 左右的频宽流量差异！！

      PTP 点对点模式/距离10Km/频道宽度：HT80MHz/无线频率：5745MHz/双向测试3分钟：391Mbps

特別說明:

 距离参数：15000米（略高于预定12000米；之后精准参数12000米测试证实，会因此影响少约20-40Mbps频宽）

 接信号强度：-51dBm (透过无线设备内置的天线调校软件工具，进行更精准对准调校，最终取得-51dBm极佳信号值，优于预估值5dBm!!)

7、莱搏特802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥点对点无线传输测试报告总结

           经过2周的事前会勘测试点与计算参数的推估，判断9/27的10Km 远距离无线传输测试验证目标：

1.验证 莱搏特802.11ac (WiFi 5) 10Km-15KM ⼯业级⽆线⽹桥在室外点对点10Km 无线联机信号值，理论估算约-56dBm +-3dBm，是否可以真正达成？

(验证接收信号值-56dBm +-3dBm 是否达成：-51dBm ~ -57dBm;确认达成！！)

2. 验证在-56dBm 的无线接收信号值状态下，是否可达到866Mbps 稳定传输率？

(验证-56dBm 接收信号值条件下：可以稳定维持866Mbps 传输率！！)

3. 验证室外WiFi 802.11ac 在10Km距离条件下，无线传输可否达到300Mbps 以上的频宽流量？

(验证10Km 无线传输频宽流量可达300Mbps 以上：321/334/391Mbps;确认达成！！ )
